掌握排水與給水動線：冷熱水管配置的設計要點
在居家裝修或大樓水電工程中，水路的配置完成後大多藏在牆體或地坪之中，平時難以察覺。然而，這些看不見的管線，卻直接影響日常生活的便利與安全。若施工品質稍有疏漏，後續維修不僅費時費力，還可能引發滲水糾紛。因此，如何在施工初期做好水路規劃，是專業水電設計中極為重要的課題。本文承接前一篇對水電工程範疇的說明，進一步探討水路工程中材質、工法與檢驗的核心重點。
一、冷熱給排水管的材質選擇
台灣住宅冷水管材質以PVC管為主，其特性輕巧、耐腐蝕且安裝便利，適合一般住家使用。至於熱水管，則多選擇SUS304不鏽鋼壓接管，不僅能承受高壓與高溫，也具備長壽命與衛生安全的優勢。
在超高層建築中，由於低樓層承受的水壓較大，僅以 PVC 管作為冷水管難以長期穩定，因而更建議採用不鏽鋼壓接管，提升整體耐久性。
二、不鏽鋼管的連接方式：車牙與壓接
1. 車牙
• 車牙指的配管和接頭的牙紋，相互咬合，咬合處以止洩帶或缺氧膠黏著，使其縫隙緊閉而不會有滲水產生。
• 傳統車牙若施作正確，接口處漏水的可能性相對低。
• 車牙管經過車牙工序，接續的介面已被削薄，容易因施力過程旋轉過當，使得轉接處受損。因車牙與焊接過程繁瑣，需要高超的施工技術，能掌握的資深師傅已日漸稀少。
• 車牙因接口與管材結合過緊，缺乏彈性，遇到地震時容易因拉扯而斷裂。
• 焊接過程會產生粉塵與空氣污染，對師傅健康造成危害；火花四濺也增加工安風險。
2. 壓接
• 不銹鋼壓接接頭本體與不鏽鋼管之間有一個安全O型環墊圈，透過壓接工具（或稱壓接鉗）壓迫不鏽鋼管形成O型環壓縮、達成止水的效果。
• 壓接工法簡單，年輕師傅能快速上手，且可縮短約70% 施工時間，同時保持工地整潔。
• 不鏽鋼材質輕量化，降低上配負載；在無外力破壞的情況下，幾乎可達到「半永久」使用。
3. 單壓接與雙壓接
• 壓接接頭又分為單壓接與雙壓接。
• 壓接工法簡單，年輕師傅能快速上手，且可縮短約70% 施工時間，同時保持工地整潔。
• 不鏽鋼材質輕量化，降低上配負載；在無外力破壞的情況下，幾乎可達到「半永久」使用。
相較之下，壓接工法因其效率、安全性與耐用性，逐漸成為現今水電工程的主流選擇。

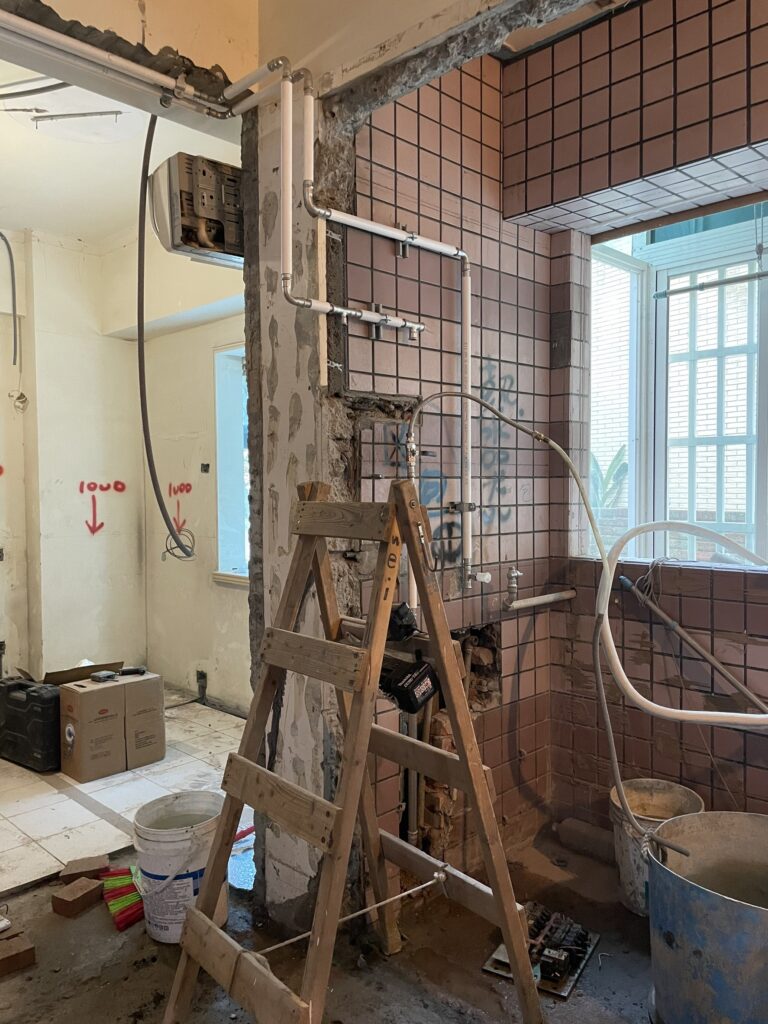

三、冷熱水管的配置原則
水路設計的一大原則是「最少接點、最短距離」，能降低漏水風險並提高系統壽命。因此，事前應該做好配管計畫，於現場放樣紀錄，避免施作時修改，除了耗費時間外也增加修改造成的風險。
冷、熱水管建議以平行並排方式配置，兩者保持至少 15 公分以上的間距，以避免熱傳導造成彼此溫度干擾。此外，若使用不鏽鋼壓接管，建議加裝絕緣披覆層，不僅能防止冷凝水，也能提升保溫效果，並且隔絕混凝土中之腐蝕性物質長期傷害不銹鋼管，而導致更換管路之困擾。
四、試水壓檢驗：確保管路安全
水管配置完成後，必須進行試水壓，以檢驗管路是否穩固無滲漏。一般透過試水壓機與壓力表進行測試。試水的目的在於檢查轉接頭是否牢固、管壁是否有隙縫滲水。若壓力表數值出現下降，即可能代表滲漏，需及早修正，以避免日後被砂漿覆蓋後難以追蹤漏點。

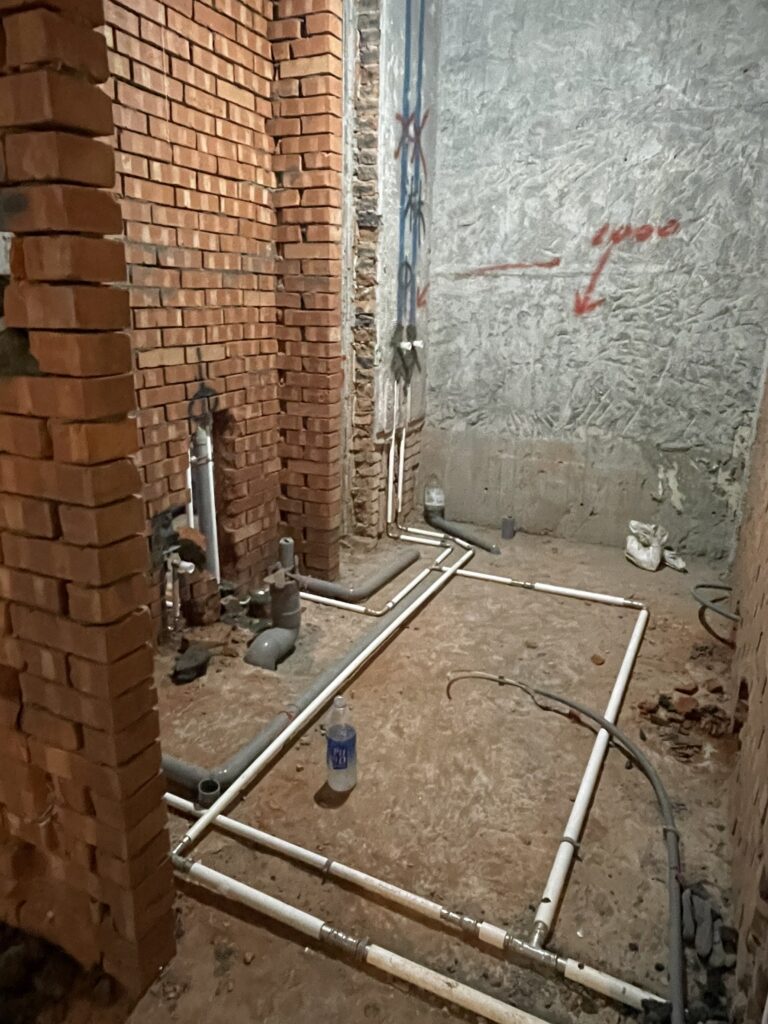

五、排水系統的設計要點
1. 管件轉接方式
排水流暢與否，取決於管件轉接與坡度設計。規劃時應避免過多90度L型接頭，容易造成水流不順或倒灌。建議改用 45°單放口、順 T 型或45° Y 型接頭，以降低阻力保持排水暢通。
2. 洩水坡度設定
另一個關鍵是洩水坡度。原則上，斜率應>1/100才能讓水順利排出；坡度若過陡，流速過快反而容易讓髒污沉積。
常見的配置包括
• 地排：直徑約 1.5 至 2 吋
• 馬桶排污管：直徑約 3.5 至 4 吋
• 不鏽鋼材質輕量化，降低上配負載；在無外力破壞的情況下，幾乎可達到「半永久」使用。
3. 透氣管（通氣管）設計
排水系統中，除了排出污水外，也需要適當的空氣流通。若未設置透氣管，水流時會產生虹吸現象，導致排水不順阻塞，甚至造成存水彎破封，進而異味倒灌。
透氣管的設置原理為「水往下流、氣往上走」，其出口應高於最高層排水管，並與外氣相通，形成氣壓平衡，可使管內壓力穩定、排水順暢。
4. 舊屋改建的透氣改善
透氣管配置愈多，排氣與排水的順暢度自然越高，但同時也會佔據一定的空間。因此，在舊屋改建時，若原有系統未設置透氣管，或因結構限制難以重新配置管線，可考慮於適當位置加裝吸氣閥（AAV, Air Admittance Valve）。
吸氣閥可在排水時產生負壓的瞬間自動開啟，吸入空氣以平衡管內壓力；當壓力恢復後，閥門隨即關閉，防止異味逸出。此方式不僅可減少管線複雜度，亦能在不大幅破壞結構的前提下，有效改善排水順暢度與使用舒適性。
若條件允許，亦可於重新裝修時預留管道間透氣管或屋頂延伸透氣管，藉由和外氣連通，進一步提升系統的氣流循環與穩定性。
六、細節工法與後續檢測
在實務操作中，還有一些細節不可忽略：
• 牙彎位置：一般建議牙彎應距離粗底面 1～1.5 公分，若藏於牆體內，漏水時難以檢修。
• 零件折彎限制：PVC 管零件 10 公分內避免烤彎，以免日後變形滲漏。
• 現場規劃：可先於地面噴漆放樣，確認管線位置，減少後續修改。
• 排水測試：施工前應逐一測試排水孔，確保每一條排水路徑暢通。
• 記錄保存：完工前需拍照並標註尺寸，避免日後鑽孔安裝設備時誤傷管線。

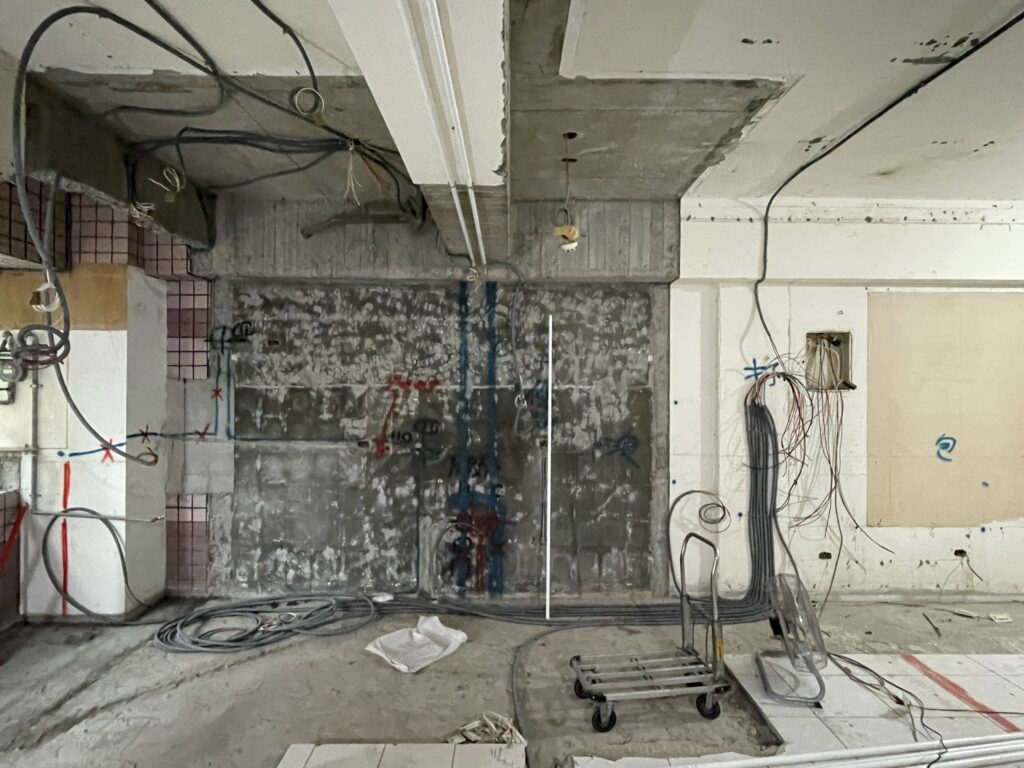

上圖：提前做規劃，在地面、牆面噴漆放樣，做好路徑設定、需要零件，減少現場修改的機率
水路工程雖屬隱蔽性工項，但其規劃與施工品質將直接影響居住的舒適與安全，如本文第四段水路管線安裝完成後，需要進行試壓，下一篇將會詳細說明試壓流程，還有如何初步檢測滲漏。
